مراحل طراحی PCB: از تعیین اندازه برد تا تنظیمات نهایی

طراحی بردهای مدار چاپی یا همان PCB (Printed Circuit Board) یکی از فرایندهای حیاتی و پیچیده در صنایع الکترونیکی است. از دستگاه های الکترونیکی ساده مانند رادیوهای قدیمی گرفته تا گوشی های هوشمند و خودروهای پیشرفته همگی نیازمند طراحی دقیق و اصولی PCB هستند. طراحی این بردها فقط به نقشه کشی و اتصال قطعات محدود نمی شود بلکه باید ملاحظات مختلفی از جمله اندازه برداری انتخاب مواد چیدمان قطعات و تنظیمات نهایی در نظر گرفته شود.

در این مقاله قصد داریم به طور گام به گام مراحل طراحی PCB را بررسی کنیم و نکاتی را برای موفقیت بیشتر در این فرآیند با شما به اشتراک بگذاریم. پس با ما همراه باشید تا رازهای طراحی حرفه ای یک PCB موفق را در این آموزش التیوم دیزاینر کشف کنیم.

۱. تعیین اندازه برد : اولین گام در طراحی PCB

اولین قدم در طراحی هر PCB تعیین اندازه برد است. این مرحله باید با دقت بالایی انجام شود زیرا تأثیر زیادی بر روی چیدمان قطعات و مدار دارد. اندازه برد به فاکتورهایی چون نوع دستگاه تعداد و نوع قطعات و فضای در دسترس بستگی دارد.

پیشنهاد : ابتدا یک برآورد تقریبی از اندازه نهایی دستگاه خود داشته باشید و سپس مطابق با آن اندازه برد را تعیین کنید. اگر هنوز اطمینان ندارید بهتر است فضای کافی برای اشتباهات احتمالی در نظر بگیرید.

۲. انتخاب مواد مناسب برای PCB

برای ساخت یک PCB با کیفیت انتخاب مواد مناسب ضروری است. به طور معمول بردهای PCB از فایبرگلاس یا رزین اپوکسی ساخته می شوند که استحکام و دوام مناسبی دارند. اما بسته به نیاز پروژه مواد دیگری مثل آلومینیوم یا مس هم می توانند انتخاب شوند.

نکته : اگر قصد دارید PCB را در محیط هایی با دما یا رطوبت بالا استفاده کنید باید از مواد مقاوم تر و خاص تر استفاده کنید.

۳. طراحی مدار و چیدمان قطعات

پس از تعیین اندازه و انتخاب مواد نوبت به طراحی مدار و چیدمان قطعات می رسد. این مرحله یکی از پیچیده ترین قسمت های طراحی PCB است و باید دقت زیادی در آن به خرج دهید. باید مطمئن شوید که تمام قطعات به درستی در مکان های مناسب قرار گرفته اند و اتصالات مدار به درستی برقرار شده اند.

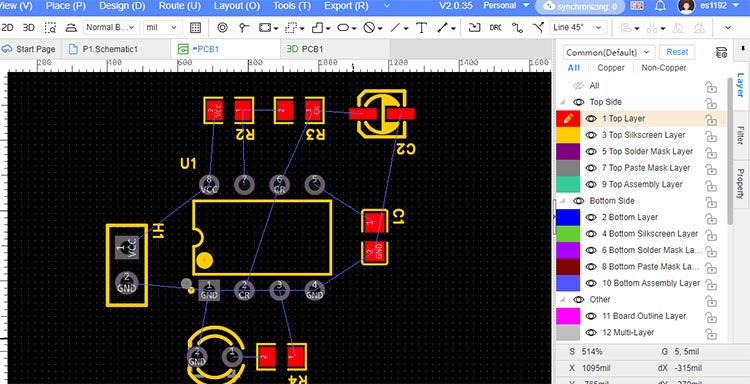

توصیه : از نرم افزارهای طراحی PCB مانند Altium Designer یا KiCad استفاده کنید. این ابزارها می توانند به شما کمک کنند تا نقشه های دقیقی از مدار خود تهیه کرده و تمامی قطعات را به طور بهینه در مکان های خود قرار دهید.

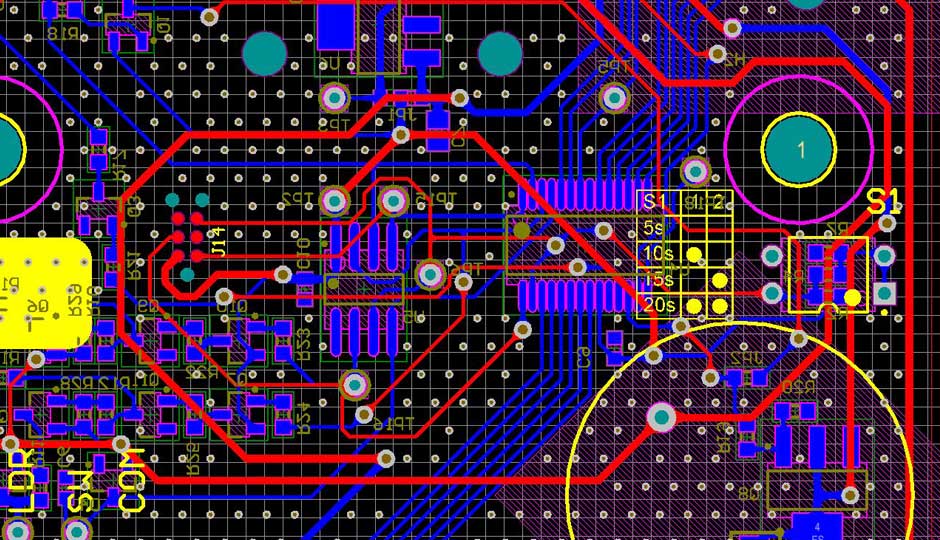

۴. ایجاد مسیرهای برد (Routing)

پس از چیدمان قطعات نوبت به مرحله مسیر کشی یا Routing می رسد. در این مرحله باید به صورت دقیق و بهینه اتصالات بین قطعات مختلف را روی برد کشید. این قسمت نیازمند توجه ویژه به فواصل مناسب بین مسیرها و جلوگیری از کوتاه مدت شدن مسیرها است.

نکته : در این مرحله باید از خطوط سیگنال و قدرت به طور جداگانه استفاده کنید تا تداخل ایجاد نشود.

۵. انتخاب ضخامت مس و تعداد لایه ها

در این مرحله باید تصمیم بگیرید که از یک لایه یا چند لایه برای طراحی PCB خود استفاده کنید. بردهای تک لایه برای مدارهای ساده تر مناسب اند در حالی که بردهای چند لایه برای مدارهای پیچیده تر و با تراکم بالاتر استفاده می شوند. همچنین باید ضخامت مس (Copper thickness) را نیز مشخص کنید تا مناسب با جریان های مورد نیاز طراحی شود.

پیشنهاد : برای بردهای ساده بهتر است از یک لایه مس و ضخامت استاندارد ۱ اونس استفاده کنید. اما در موارد پیچیده تر باید از لایه های بیشتر و ضخامت های متنوع استفاده کنید.

۶. طراحی سکانس های حرارتی و محافظت از مدار

یکی از نکات حیاتی در طراحی PCB مدیریت حرارت است. اگر برد شما جریان های بالایی را عبور دهد ممکن است قطعات داغ شوند. برای جلوگیری از این مشکل طراحی باید به گونه ای باشد که حوزه های گرم به درستی از بقیه بخش ها جدا شوند و مسیرهای حرارتی مناسب در نظر گرفته شوند.

نکته جالب : در اینجا می توانید از هدایت حرارتی و خنک کننده ها برای مدیریت بهتر حرارت استفاده کنید.

۷. شبیه سازی و تست طراحی

قبل از شروع به ساخت برد باید طراحی خود را با استفاده از نرم افزارهای شبیه سازی مثل SPICE یا Power Integrity Analysis بررسی کنید. این شبیه سازی ها به شما کمک می کنند تا مشکلات احتمالی در طراحی را شناسایی کرده و از آن ها جلوگیری کنید.

پیشنهاد : حتی اگر شبیه سازی دقیق انجام شده باشد باز هم برای اطمینان بیشتر یک نمونه آزمایشی از برد بسازید و آن را تست کنید.

۸. تولید PCB و آزمایش آن

بعد از تأیید طراحی و شبیه سازی نوبت به تولید برد می رسد. در این مرحله شما باید برد را با استفاده از سازندگان PCB ارسال کنید تا فرآیند چاپ و مونتاژ آن آغاز شود. پس از تولید برد باید تست شود تا اطمینان حاصل شود که همه چیز به درستی کار می کند.

۹. تنظیمات نهایی و مونتاژ قطعات

پس از دریافت برد نوبت به مونتاژ قطعات و تنظیمات نهایی می رسد. در این مرحله باید قطعات الکترونیکی مثل مقاومت ها خازن ها و آی سی ها را به دقت روی برد قرار داده و لحیم کاری کنید. سپس باید تنظیمات نهایی را انجام دهید تا اطمینان حاصل کنید که برد به درستی کار می کند.

۱۰. بررسی و بازخورد

در این مرحله باید بازخوردها را دریافت کنید و در صورت نیاز اصلاحات لازم را در طراحی برد انجام دهید. بررسی عملکرد دستگاه در محیط های مختلف می تواند به شما کمک کند تا از بروز مشکلات غیرمنتظره جلوگیری کنید.

جدول مقایسه انواع لایه های PCB

نوع لایه	کاربردها	مزایا	معایب
تک لایه	مدارهای ساده و کم هزینه	هزینه پایین تولید سریع	محدودیت در پیچیدگی مدار
دو لایه	مدارهای پیچیده تر	امکان چیدمان بهتر قطعات قیمت مناسب	پیچیدگی بیشتر در طراحی
چند لایه	مدارهای پیشرفته و با تراکم بالا	قابلیت بالا برای مدارهای پیچیده استفاده از فضا بهینه	هزینه بالا زمان تولید طولانی تر

نتیجه گیری

طراحی PCB یک فرآیند پیچیده و دقیق است که نیاز به دقت توجه به جزئیات و انتخاب های مناسب دارد. از تعیین اندازه برد گرفته تا تنظیمات نهایی هر مرحله در طراحی تأثیر زیادی بر عملکرد نهایی مدار خواهد داشت. برای موفقیت در این حوزه لازم است که از نرم افزارهای مناسب استفاده کنید همیشه طراحی خود را تست کنید و در نهایت از تجربیات دیگران بهره برداری کنید.

سوالات متداول

۱. چه نرم افزارهایی برای طراحی PCB پیشنهاد می شود؟
نرم افزارهایی مانند Altium Designer KiCad و Eagle برای طراحی PCB بسیار محبوب هستند و بسته به نیاز شما می توانید یکی از این ابزارها را انتخاب کنید.

۲. چرا باید ضخامت مس را در طراحی PCB مد نظر قرار دهم؟
ضخامت مس تأثیر زیادی بر جریان عبوری و اتصالات دارد. انتخاب ضخامت مناسب مس به شما کمک می کند که برد شما بهتر عملکرد داشته باشد و مشکلات حرارتی کمتری ایجاد کند.

۳. آیا می توانم طراحی PCB خود را بدون استفاده از شبیه سازی تست کنم؟
اگرچه تست عملی می تواند مؤثر باشد اما توصیه می شود که همیشه قبل از ساخت نهایی طراحی خود را با استفاده از شبیه سازی های نرم افزاری تست کنید تا از بروز مشکلات احتمالی جلوگیری کنید.
